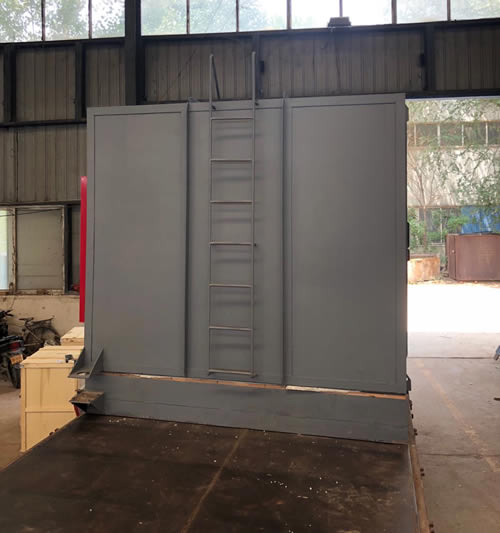

罩式爐

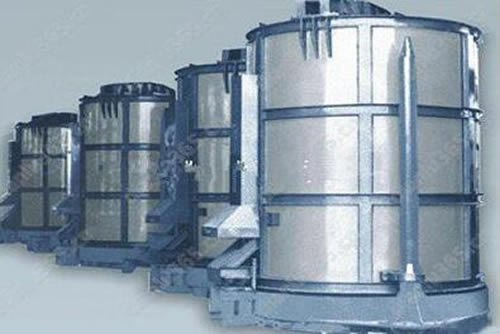

大型罩式爐

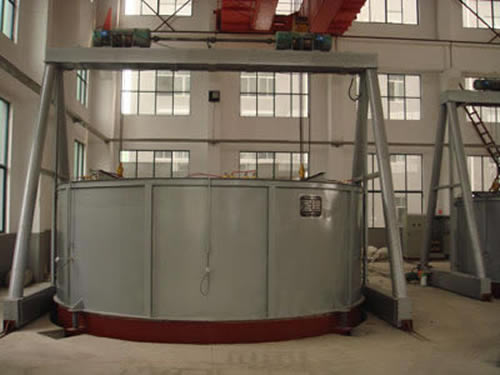

圓形罩式爐

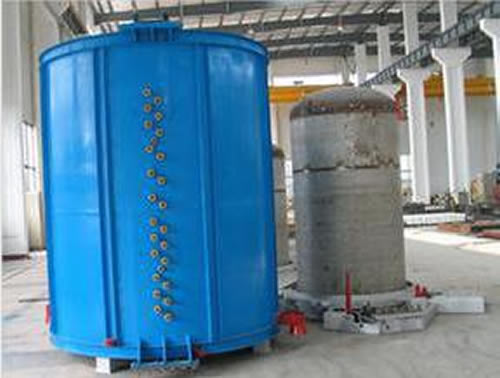

帶內膽罩式爐



罩式退火爐

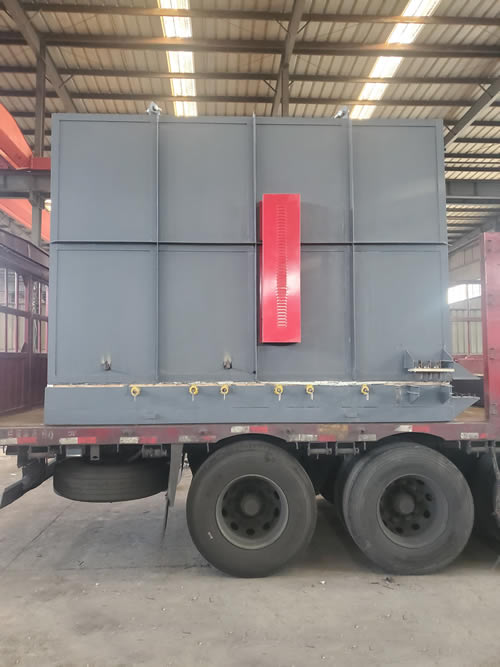

罩式爐發貨中

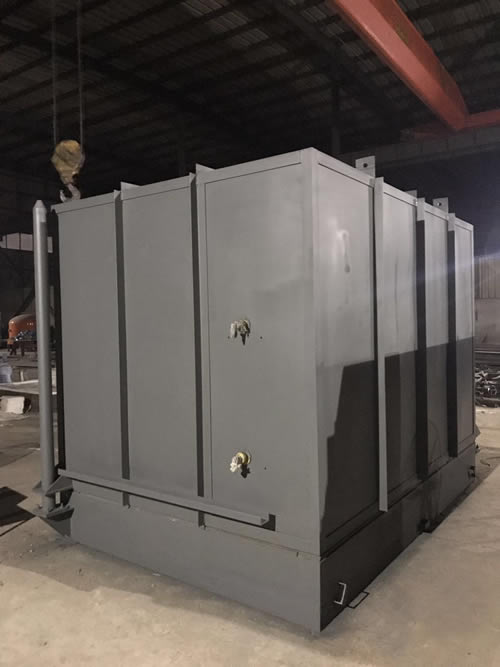

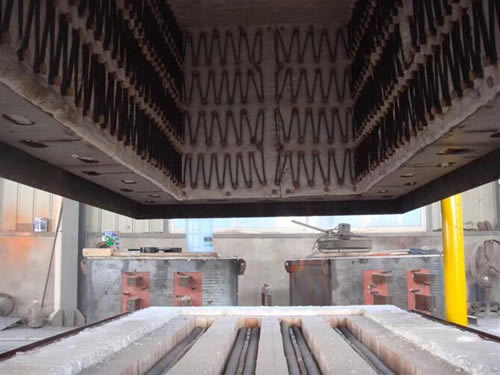

爐罩和爐底

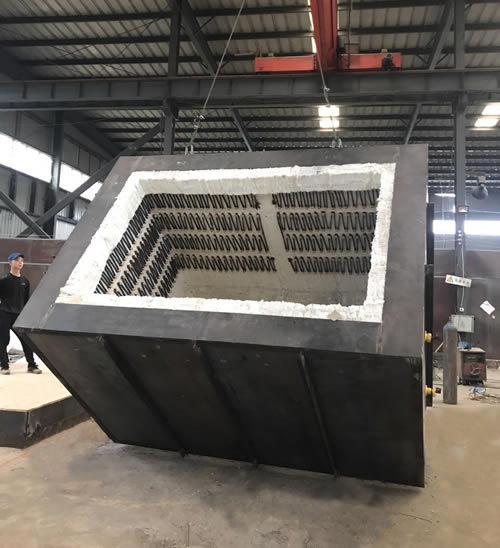

爐罩施工中

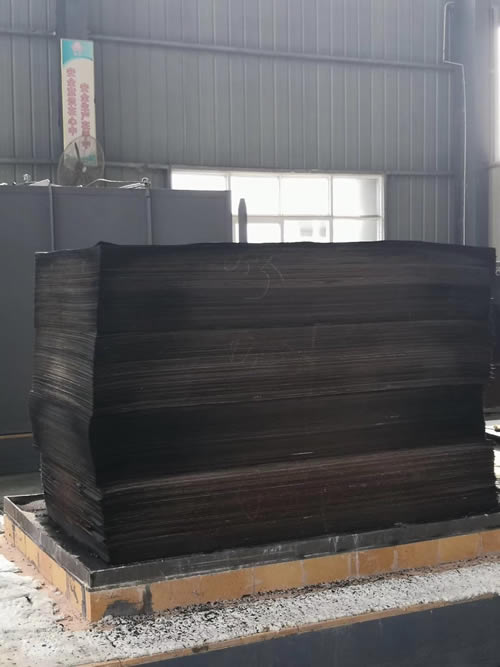

板材退火完成

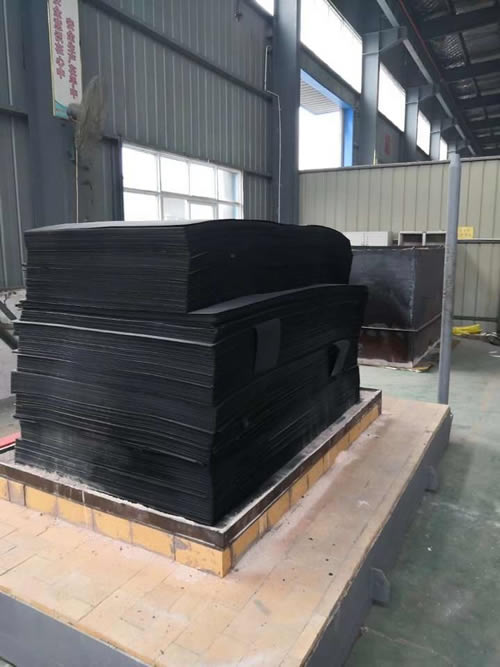

退火完成的工件


概述：

罩式爐適用于板材、軸承鋼件、盤絲、鑄鋼件等退火工藝。裝爐量大、操作簡單。

一、基本配置或供貨：
1、 爐罩一臺
2、 爐底（帶導向柱）一臺
3、 爐底板一套
4、 電氣控制系統
5、 溫度傳感變送系統
6、 爐體結構技術資料
7、 電氣原理圖與接線圖

二、技術參數
1、**尺寸：2150×1400×1500（長×寬×高）
2、外形尺寸：3200×2450×3500
2、額定溫度：950℃
3、額定功率：220Kw
4、額定裝爐量：25000Kg
5、爐罩開啟方式：用戶吊車，吊掛式上下開啟
6、爐罩結構：全纖維結構
7、加熱元件：高溫電阻帶
8、加熱元件接法：YY
9、爐溫均勻性：≤±10℃（保溫時）
10、爐殼表面溫升：夏 ≤60℃，冬≤40℃
11、空爐升溫時間：≤1.5h
12、功率分布：爐底與爐罩四周，共五面加熱
13、爐體自重：5300Kg

三、電氣控制部分
1、  控制方式：AI518PAL1L1程序控制儀表控溫（開爐后可自動執行升溫、保溫，無需人工操作，每爐具有相同的熱處理效果）
2、  功率執行元件：KS雙向可控硅控制
3、  控溫精度：0.3級
4、  控溫偏差：±3℃（保溫時）
5、  保護方式：超溫聲光報警自動斷電

四、主要部件材質或供應商
1、  爐絲：0Cr21Al6Nb  首鋼產
2、  爐底板：CrMnN 南京產
3、  鋼玉熱電偶：上海虹天儀表廠
4、  耐火材料：耐火粘土，河南新密
5、  鋼材：安陽鋼鐵廠
6、  高純纖維折疊塊：三門峽產
7、  控溫儀表：廈門宇電

五、售后服務：
1、  安裝調試設備，培訓技術人員
2、  爐體、加熱元件免費保修一年，爐板保修半年，其它電氣如電流表，交流接確，指示燈等普通電氣保修三個月
3、  如有質量問題48小時內趕到現場，72小時內排除故障
4、  保修期后維修收取材料成本費（市場價）及工作人員的差旅費

六、生產周期：20天（不含運輸時間）

附：一、可控硅程序控制的優點
采用程序控制升溫方式，這在階段升溫與升溫速率有要求的溫度控制中具有常規控制無可比擬的優點。它有控溫精度高、跟隨性好、自動化程度高、存儲曲線多、方便調取、數據保存時間長（多達10年）等諸多優點，為現代溫度控制的**。一臺程控儀表可存儲多條曲線或有幾十個拐點，滿足各種復雜溫度控制的要求。特別在鋼件退火熱處理中，其優點很顯著。

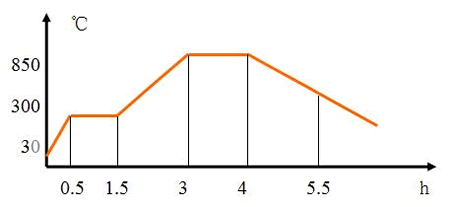

例如一工件退火工藝如下圖所示

利用程控制則可以把該曲線輸入儀表，每次開爐時只需調出相應曲線，按“RUN”鍵運行，系統則自動執行升溫、保溫、降溫程序，運行過程無需人為干預，使用極為方便。
如果用戶有電腦，還安裝相應的軟件，實現遠程監視、記錄、打印等操作。

二、 全纖維爐體的優點
（1）、有優良的耐高溫性能，可耐溫1300℃。
（2）、熱導率低，傳熱速度慢，大大降低了爐子的熱損失。
（3）、密度小，耐火纖維的密度小、質量輕，容重僅為輕質磚容重的1/6，極大地減輕了鋼結構的負荷。
（4）、蓄熱量少。用耐火纖維制作爐墻，其蓄熱量僅為磚結構爐子的1/4左右，因而爐體的升溫時間短。
（5）、抗熱震性能好。由于耐火纖維柔軟，有彈性，耐急冷急熱性能優良，抗熱震能力強。
（6）、絕緣性能好，在高溫下的絕緣性是耐火磚的3倍。
（7）、化學穩定性好。在熱處理設備中不受一般酸堿的侵蝕。
